不銹鋼球閥

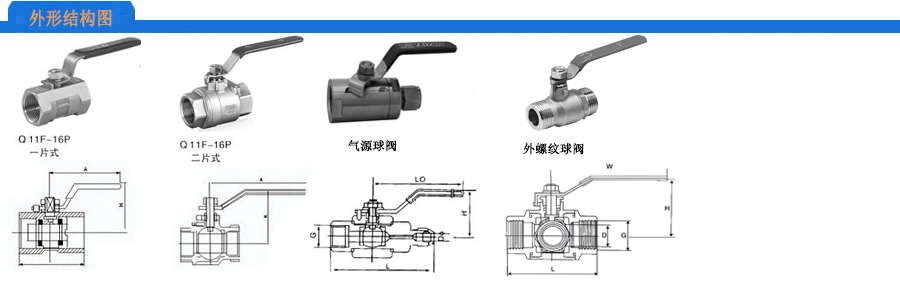

球閥的啟閉件（球體）由閥桿帶動，并繞球閥軸線作旋轉運動的閥門。儀表球閥一般有內螺紋球閥、外螺紋球閥、法蘭球閥、氣源球閥等。其功用是作開啟或切斷管道通路用和按需調整...

在線咨詢全國熱線
18915198233

球閥的啟閉件（球體）由閥桿帶動，并繞球閥軸線作旋轉運動的閥門。儀表球閥一般有內螺紋球閥、外螺紋球閥、法蘭球閥、氣源球閥等。其功用是作開啟或切斷管道通路用和按需調整。
球閥在自動化控制行業中通常安裝與壓力表、壓力變送器等儀表與管路取壓口之間，用于管路流量與壓力的調整已經切斷管道通路方便儀表的檢修、液位計的底部做排污閥等等。
工作原理：
一、開啟過程
1.在關閉位置，球體受閥桿的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。
2.當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。
3.閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。
4.直至到全開位置，閥桿提升到上限位置，球體旋轉到全開位置。
二、關閉過程
1.關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。
2.繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。
3 .快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。
4.手輪轉動的幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到密封。
兩片式球閥按其通道位置可分為直通式，三通式和直角式。后兩種球閥用于分配介質與改變介質的流向。兩片式球閥安裝與維護應注意以下事項：
1.要留有閥柄旋轉的位置。
2.不能用作節流。
3帶傳動機構的球閥應直立安裝。
三、兩片式球閥的工作原理是靠旋轉閥戀來使閥門暢通或閉塞。球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業獲得廣泛的應用。
四、兩片式球閥在管路中主要用來做切斷、分配和改變介質的流動方向
